RADIO A TRANSISTORES - LINEA SPICA





LA RADIO A TRANSISTORES SPICA













SPICA ST 600 EL MODELO QUE MARCO RUMBOS EN NUESTRO PAIS.






Hablar de la radio SPICA en general, es referirse a un icono de los años 60, y dentro de esta linea el modelo ST-600, es por estas latitudes el modelo mas representativo.





Su origen Asiatico (Japon) ,con 6 transistores Thosiba Serie 2S (2SA52, 2SA53, 2SB54 y 2SB56 a la salida en clase B con transformador). Rango 535 a 1605 Khz. ,F.I. de 455 Khz.



En realidad el modelo ST 600 fue ensamblado en distintos lugares en el mundo, EE.UU, Alemania, Argentina (aunque en nuestro pais, las verdaderas de origen japones, eran importadas por una reconocida casa del gremio, que inclusive se ocupaba de su ajuste final).

***********************************************************************************

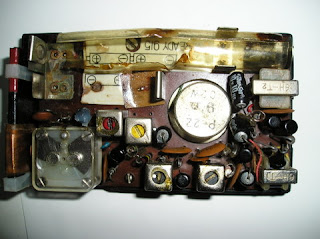

La ST 600 por dentro (este modelo tiene bobinado auxiliar para antena externa)

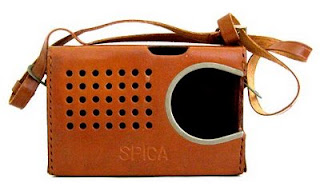

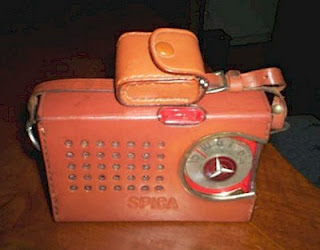

Fabricada por la SANRITSU ELEC. CO. LTD de Japon. Venia con estuche de cuero suela y audifono magnetico tambien en su estuche. Este entonces, quizas sea el modelo mas conocido cuando nos referimos a una radio SPICA.



Aqui va el diagrama original de la ST 600 y con el, una tabla en donde podemos observar las distintas series de transistores utilizados. Con un doble click sobre la imagen la podremos observar con mas nitidez y seguramente nos ayudara a seguir el circuito impreso cuando intentamos una reparacion.





Detalle de la etiqueta de identificacion interna de la ST 600















REPARACION DE LA SPICA
Por donde empezar




En este punto siempre me gusta aconsejar por donde encarar, cuando estos receptores no responden a la hora de colocarle las pilas nuevas. Lo primero justamente es verificar el estado de las plaquitas de contacto con las pilas, con la ayuda de un voltimetro, medimos entre el positivo o masa de la plaqueta del circuito impreso (recordemos que los transistores son PNP y el emisor va a masa) y el interruptor del potenciometro de volumen, lugar adonde llega el negativo de las baterias. Con el control de volumen a la mitad de su recorrido, el circuito interruptor esta conectado y la alimentacion debe llegar a las distintas etapas. Probamos el interruptor y si la alimentacion esta llegando, verificamos ante la ausencia de sonido o siseo, que el plug de audifonos este haciendo contacto, de estar bien pasamos a verificar el parlante. Interruptor cortado, sin pilas, colocamos el ohmetro sobre los terminales del parlante en forma intermitente y debe escucharse algo de ruido. Si todo esta bien y seguimos en silencio, es hora de inyectarle señal de audio (1 Khz.) directamente al punto medio del potenciometro de volumen (el otro terminal del generador a masa). Si el sonido pasa, la etapa de audio se encuentra bien, si eso no ocurre, inyectamos señal sobre la base del transistor driver T4, si pasa tenemos definido el problema sobre elñ electrolitico de paso de 30microfaradios, si no pasa inyectamos señal sobre el colector de T4, si la señal pasa el transistor debe ser reemplazado, si no pasa inyectamos señal sobre las bases de los transistores de salida T5 y T6, si pasa el problema reside en el transformador driver, si no pasa seguramente los transistores de salida estan defectuosos o la resistencia que alimenta a los emisores de 30 ohmios esta cortada. Seguimos avanzando de igual manera sobre los colectores con la inyeccion de señal quedando solo el trafo de salida a verificar.



Si todo esta bien y la etapa de salida de audio funciona, evidentemente deberemos verificar la etapa de F.I., y detectora para lo cual inyectamos señal de 455 Khz. modulada con 500 o 1000 ciclos, comenzando por la base de T3, luego con la base de T2. Por ultimo podemos proceder al ajuste de la FI, conectando señal a la base de T2 y con la ayuda del voltimetro conectado a la salida del diodo detector, en continua, ajustamos las bobinas al maximo de señal. De esta manera podemos estar seguros del buen funcionamiento de la etapa de FI y su correcto calibrado (por supuesto que este ajuste es muy purista, el ajuste final debe ser a oido ya que un ajuste muy fino a veces recorta demasiado la calidad de audio sobre algunas emisoras muy cercanas).
La etapa mas conflictiva por supuesto que es la conversora y antena. La señal a inyectar debe estar en el orden de 550 a 1500 khz. por supuesto modulada, se aplica a la base y al emisor del Transistor T1. Los principales problemas que presenta esta etapa, son cortes en la bobina de antena (ferrite), cortos en el capacitor variable y cortes en la bobina osciladora, ademas por supuesto de fugas en el T1 o directamente el transistor abierto. Un repaso general cuando la falla persiste, es observar detenidamente el circuito impreso, a fin de detectar alguna pista abierta.

MANTENIMIENTO PREVENTIVO

Periodicamente deberiamos efectuar una limpieza del potenciometro de volumen y si notamos ruidos en parte del recorrido, podemos subsanarlo pasandole un lapiz tipo HB sobre la pista, este deposito de grafito que efectuamos, seguramente mejorara por un corto periodo de tiempo, la utilizacion del control de volumen, pero lo correcto es reemplazar este elemento.
Asimismo deberemos verificar el correcto contacto del portapilas, ajustando el resorte del negativo y lijando o limpiando el del positivo.



Ajustar el contacto del plug de los auriculares ya que a veces el plateado de fabrica se oxida y no hace un buen contacto. Otro tanto es colocar un poco (muy poco) de lubricante sobre las bolillas del capacitor variable.




OTROS MODELOS DE LA LINEA SPICA
Hace ya un tiempo, decidi comenzar a coleccionar radios de esta marca en sus distintas variantes, que entendia eran pocas, pero el tiempo me va desdiciendo, ya que empezaron a aparecer varios modelos de los cuales no tenia muchas referencias.
A continuacion les presento los modelos que actualmente poseo, ademas por logica, de la ST 600 citada mas arriba.

SPICA ST -6H


Una "rareza" si se quiere, dentro de la linea SPICA, se trata del modelo ST-6H, de la misma epoca que la anterior aunque menos famosa que su hermana mayor. Tiene 6 Transistores thosiba con la denominacion 2S52, 2S53, 2S53, 2S49 y 2S56, los que comercialmente se conocieron en nuestro pais como 2SA52 (oscilador-conversor), 2SA53 Primer F.I., 2SA53 Segunda F.I., 2SB49 como preamplificador y finalmente 2 Transistores 2SB56 en clase B acoplados a transformador. Su rango de recepcion es similar al de su hermana mayor 535 a 1605 Khz. Se alimenta con 3(tres) baterias AA.







SPICA DELUXE ST-608

Este receptor no tan conocido como la ST 600 pero muy parecido en sus lineas, tiene una dimension menor, inclusive el dial si bien es similar al de su hermana mayor, es de menor diametro. Tiene 6 transistores de la linea Hitachi, (2SA152 como conversor oscilador , 2SA12 como amplificador primer F.I.,2SA12 como amplificador 2da. F.I.,2SB76 como preamplificador de audio y finalmente una salida clase B acoplada a transformador con 2 transistores 2SB78). Como la mayoria de los receptores de la epoca, los transistores eran de germanio lo cual le otorgaba una mejor sensibilidad (diodo base emisor de 0,2 voltios contra los 0,6 voltios necesarios en los transistores de silicio). Es la que utilizo actualmente para escuchar las noticias, tiene excelente sonido.





Por ultimo (hasta que agregue algun otro ejemplar de la misma marca pero distinto modelo), la pequeñita pero no por ella menos sensible ST 711, este es un modelo sumamente portable y diseñada para los viajes de su propietario. Estaba contenida dentro de un practico estuche con cierre que la protegia y se alimentaba con una sola bateria de 1,5 voltios tipo AA.

El detalle sorprendente es que si bien era la mas pequeña, su circuito contiene 7 (siete) transistores siendo el primero de ellos el amplificador de R.F., lo cual le otorgaba una gran sensibilidad, particularmente permitia la captacion de emisoras a larga distancia.

ST 711 (la viajera)




Pero como bien decia en la anterior parte de este articulo escrita en Junio del 2007, creia que era la ultima en la coleccion, pero acabo de agregar otra estrella mas y es el modelo ST 7E.



Este modelo emplea 7 transistores pero sintoniza 2 Bandas, la banda de Onda Media y la de Onda Corta (MW 535 a 1605 Kc/s y SW 4 a 12 Mc/s, con parlante de 2 y 1/2".





SPICA Modelo ST 7E






Un excelente receptor de 7 transistores para onda larga (MW) y onda corta (SW).





Los transistores empleados son de la linea Toshiba 2S93A como oscilador, 2S49, 2S53 ambos en F.I. y luego un primer paso preamplificador luego ,del detector a cargo de un 2S54, seguido de otro similar 2S54 que empuja a un par de 2S56 en push pull. En la segunda imagen se puede ver su interior, con su conjunto de trimmers osciladores a la izquierda totalmente blindados, cuenta con un par de capacitores de mica que le brindan buena estabilidad mientras que la bobina oscilador presenta un nucleo distinto al resto de las otras anteriormente presentadas. Estoy intentando averiguar un poquito mas sobre todo para conocer su año de origen. La bobina de antena tambien es distinta ya que es muy parecida a las utilizadas por las radios de la Marca Hitachi de la epoca (finas rectangulares), con los bobinados para onda corta y larga. Tiene receptaculo a rosca para antena exterior y su gabinete de cuero presenta un compartimiento muy similar a la Hitachi, conformado por dos bloques de madera forrados, dentro del cual se colocaba la antena telecopica exterior para su resguardo. Como veran la coleccion se sigue agrandando.




SPICA ST 822






Con 8 Transistores, una verdadera radio para onda corta y onda larga, y digo verdadera por que al escucharla, realmente se aprecian tanto su buena estabilidad en frecuencia, como su excelente ancho de banda (sobre todo a la hora de separar estaciones cercanas) y en particular porque su ventana de sintonia es la justa para obtener una solucion de compromiso entre buena selectividad y calidad de audio en Onda larga.(hacer doble click sobre la imagen para obtener mejores detalles).



Sus lineas son parecidas a la NATIONAL de la misma epoca, si tomamos en cuenta los mandos de sintonia y volumen, conformados por cilindros moleteados que brindan mucha comodidad.



Su dial es parecido a los receptores contra los cuales competia en su epoca, de la linea Hitachi, pero lo que mas me llamo la atencion, fue el agregado de un temporizador de corte automatico marca CITIZEN, ubicado en su costado izquierdo, que permite apagar la radio en forma automatica con hasta casi 3 horas de autonomia.



Su rango de sintonia abarca en Ondas medias de 540 a 1600 Khz., mientras que en Onda Corta cubre desde los 3.800 Khz. a 12 Mhz.
Detalle del temporizador para corte automatico.





Por dentro vemos en primer termino la antena de ferrite conformada por una barra rectangular bastante generosa, la cual brinda una excelente sensibilidad en onda larga, mientras que en onda corta cuenta con su correspondiente antena telescopica con casi 80 cms. de longitud totalmente desplegada. Tiene control de tono fijo mediante una llave corredera.



El modelo aparecio entre los años 1968 y 1970 aproximadamente, aunque no existe mucha bibliografia, pero hay publicidad de la epoca que la refleja. Los componentes empleados por su tamaño (mas pequeños), indican tambien esa epoca.

Los transistores empleados son de la serie 2SA y 2SB, contando como oscilador conversor un 2SA93, un 2SA92 cumplia la funcion de amplificador de RF (de alli su excelente sensibilidad)., luego seguian dos pasos amplificadores de FI a cargo de un 2SA49 y un 2SA29.

En su etapa de audiofrecuencia tenia un primer y segundo paso preamplificador a cargo de los conocidos 2SA49, completando su salida de audio con un push pull formado por 2 x 2SB56.



El modelo que recibi estaba completo y en muy buen estado de conservacion, el unico problema detectado residia en su control de volumen que requeria una buena limpieza y ajuste de la perilla. Apenas se le coloco la fuente de alimentacion comenzo a funcionar, tomando muchas estaciones de ondas medias que a veces con los receptores comunes no alcanzamos a escuchar.



Su calidad de audio es muy buena y su control de tono bastante efectivo.


SPICA SUPER 7

Y aqui va una de las ultimas adquisiciones , y tambien una de las mas antiguas, se trata de la denominada Super 7, ya que contaba con 7 transistores y muy buen alcance en onda larga, data del año 1959 y en verdad fue la antecesora de la ST 600 que se viera por estos lares, el transistor que la diferencia de la ST 600, actuaba como preamplificador del Driver de audio, es decir que amplificaba un poco mas a la salida del diodo detector.



Ademas contaba con un pequeño bobinado auxiliar sobre la antena de ferrite y un conector o entrada de antena externa, que no era otra cosa mas que un trozo de conductor de 3 a 4 metros de largo, lo que le otorgaba mayor sensibilidad.



Las diferencias con quien fuera su predecesora (ST 600) ademas del agregado del transistor y de la conexion para antena externa, se aprecian en su dial de sintonia.



El plastico del dial presentaba una corona en su diametro externo, lo que permitia mas comodidad a la hora de sintonizar una emisora. Asimismo el boton distintivo presentaba una estrella de 3 puntas similar al logo de la Mercedes Benz. Al aparecer la ST 600, lo hizo con un dial sin la corona mencionada y el boton o logo Spica habia cambiado por dos flechas . (En este punto debo hacer una aclaracion, algunas SPICA modelo ST 600 salieron de fabrica con el dial antiguo, pero en poca cantidad, por lo que encontraremos algunas que lo poseen y que nos podrian llevar a confusion).







Observen la diferencia en los botones de sintonia. En realidad y este es un agregado a una de las preguntas recibidas, el cambio de diseño en el boton de sintonia se produjo al aparecer la ST 600, (tener en cuenta la aclaracion anterior). La calidad del receptor era la misma ya que el circuito impreso y sus componentes eran similares. Si observan una ST 600 autentica, veran las resistencias de carbon pintadas de color gris, seña suficiente de que se trata de una autentica radio SPICA. Otro detalle a tener en cuenta es que la ST 600 tiene un capacitor variable totalmente metalico y sus transformadores estan grabados por estampado sobre la chapa que sujeta la armadura. El ferrite de la antena no es perfectamente cilindrico , y presenta un resalto con dos caras planas. Con el tiempo comenzaron a llegar algunas con el ferrite totalmente cilindrico. Estos detalles son muy importantes al encontrarse con receptores modelo ST 600 que no cuentan con su etiqueta interna y aparece la duda sobre si se trata de una verdadera SPICA ST600 o una imitacion (que eran igualmente de buena calidad).



En nuestro pais se fabricaron gabinetes con matrices exactamente iguales, con un muy buen ajuste. El frente dorado nada tiene que envidiar a los autenticos llegados de Japon. En las imitaciones, el ferrite de la antena es de menor calidad, a veces mas fino y en algunas series el capacitor variable fue reemplazado por unidades con carcaza de plastico. Por supuesto que las resistencias eran las comunes que se conseguian en nuestro mercado al igual que los transformadores de audio que no tenian el estampado mencionado anteriormente.



Las bobinas de FI eran marca Sumida de muy buena calidad en la mayoria de los casos (estamos hablando de las imitaciones). Con el tiempo se fabricaron en nuestro pais con una calidad similar.






Repasando algunos portales dedicados al coleccionismo de radios, he podido observar que se presentan algunos ejemplares de SPICA no originales, como si lo fueran. Inclusive se fabrico un modelo inexistente en la linea, muy parecido al modelo ST 6H pero con un dial concavo, con la marca SPICA, pero fue una creacion totalmente argentina y creanme, de muy buena calidad.



Respecto a los diales, la chapa metalica era otro indicativo, la original era de laton cromado y muy brillante, las nacionales empleaban en su mayoria una chapa de aluminio anodizado.


Una verdadera SPICA ST 600





ST 8K Otro modelo de SPICA llegado a estas tierras

Y como siempre digo, la ultima nunca sera la ultima, aparecieron dos nuevos modelos en la coleccion, uno de ellos el ST 8k, un excelente receptor de 8 transistores.



(Una etapa de RF Tr 2SA80, etapa conversora Tr 2SA80, 1er. FI Tr 2SA12, 2da. FI Tr 2SA12, Detector 1N60, 1er. amplificador de audio o pre Tr 2SB73, segundo preamplificador de audio Tr 2SB 73 y etapa de salida a cargo de 2Tr 2SB 77.




De buena calidad de sonido, su sensibilidad es excelente en ondas medias.



























































El ST 6R , una variante mas moderna de la ST 600 con Ondas Medias y Cortas.-
Por ultimo el modelo casi desconocido por estas tierras, el ST 6R para ondas medias y Cortas con 6 Transistores.

De este modelo poseo muy poca informacion, inclusive el ejemplar recibido esta en proceso de restauracion ya que le falta la llave de cambio de bandas. Una vez en condiciones procedere a efectuar un analisis a conciencia sobre su desempeño en ambas bandas.



















************************************************************************************


LA RADIO SPICA EN ESTADOS UNIDOS




Fue producida por la Luxurious Sound (en realidad le agregaban la caja de carton, la publicidad y cambiaba el contenedor del audifono).




Aqui la presentacion del equipo














UN POCO DE HISTORIA SOBRE LA SPICA




Originalmente la fabrica fue fundada en el año 1939, con la denominacion JAPAN TRANSFORMER WORKS Co. Ltd., dedicada como bien lo dice su nombre, a la fabricacion de transformadores electricos.






Recien en el año 1945, cambia a la denominacion SANRITSU ELECTRIC Co. Ltd.



La fabricacion de radios a transistores comienza en el año 1955, llegando a producir mas de 1 millon de estos receptores a diciembre de 1964, el mayor porcentaje de la produccion corresponde al modelo ST 600, que fuera exportado a todo el mundo.




En el año 1989 la fabrica cambia nuevamente su denominacion por SANRITZ CORPORATION, dedicada la fabricacion de plasticos polarizados para paneles LCD.



**********************************************************************************



LA SPICA EN LA GUERRA FRIA Y EL AVISO DE UNA GUERRA NUCLEAR




Hace unos dias nada mas, recibi un correo de un colega radioaficionado (LU9EQC) , Claudio Tome, en donde hacia referencia al significado de los dos triangulos en color rojo, estampados en el dial cromado de la SPICA (en el modelo ST 600 se pueden apreciar con claridad), en el correo me comentaba que dichas "marcas" corresponden a las frecuencias de 640 Khz. y 1.240 Khz., frecuencias asignadas por el gobierno norteamericano en la decada del 50 (1951) para trasmisiones especiales (activacion de una alarma),en caso de guerra nuclear o radiaciones peligrosas en este campo.






Es decir que dichas frecuencias no podian ser utilizadas ni interferidas por emisora alguna (zonas de silencio) y serian utilizadas ante una amenaza nuclear, para informacion mediante trasmisiones especiales del Gobierno Norteamericano, con el fin de informar a la poblacion, utilizando las trasmisiones normales de Ondas Medias ante una eventualidad de estas caracteristicas.




Japon , el fabricante de estos receptores,venia de una historia lamentable en este campo y como comentaramos mas arriba, una gran parte de la produccion de estos receptores tenia como destino final a EE. UU. de Norteamerica, por lo tanto debian cumplir con las normas usuales en el pais de destino.





Pero volviendo a estas "frecuencias especiales", el sistema implementado recibio el nombre de CONELRAD Control of Electromagnetic -ó Electronic- Radiation, ( Control de Radiacion Electromagnética o Electrónica).






El sistema CONELRAD, para el envio de una alarma automatica via radio , fué instaurado con motivo de la Guerra Fría, el 26/03/51 por el entonces Presidente de los EEUU, Harry Truman, y que quedara sin efecto para el 5 de agosto de 1963, siendo reemplazado por otros sistemas mas sofisticados, hasta las postrimerias del año 1994.




Gracias claudio por esta informacion.-




Ing. Pedro E. Navarro



21/02/2012
