ICOM 7600 BOX CONTROL

CAJA DE CONTROL PARA EL ICOM 7600

Como feliz poseedor de un Icom 7600, equipo que utilizo generalmente en algunos concursos y que me brinda un excelente servicio, decidi no hace mucho, adquirirle un sistema Heil (auricular, microfono, pedalera Ptt, etc), pero dado la dificultad en conseguirlo y de hacerlo,  con un precio exhorbitante, decidi encarar la construccion de una pequeña interface, que me permitiera adaptar un cabezal de PC tipo Genius o similar, al equipo.

Revisando diagramas en la Web, pude observar la misma inquietud en algunos colegas, que lo solucionaron facilmente, adaptando la tension de alimentacion del microfono electretec a las caracterisiticas del equipo trasmisor, de tal manera de lograr un nivel o caudal de audio acorde. Algo que se logra muy facilmente, partiendo de la premisa que (en mi caso), el Icom 7600 tiene presente en el conector de microfono  de 8 voltios de tension continua.
Generalmente los microfonos electret o capacitivos de bajo costo , operan con tensiones cercanas a los 3,5 voltios, para lograr una curva aceptable en audio.
 Algunas capsulas traen su conexion de alimentacion separadas de la salida de audio, mientras que otros ingresan a un mismo punto la alimentacion de tension, y de alli mismo extraen el audio generado.
 Cualquiera de las opciones es posible, cuidando de no exigir demasiada corriente a la salida de tension del Icom 7600.
 Para evitar cualquier tipo de consecuencias, decidi colocarle previamente un regulador de tension del tipo 78L05, alimentando al microfono a traves de una resistencia de 2,2 Kohm 1/4 watts, elementos mas que suficientes para la proteccion del Icom 7600 y del electret considerado.
 Una vez alimentado se probaron los niveles de audio, de tal manera de conseguir un caudal adecuado. En este punto hay que tener en cuenta que, la extraccion del nivel de audio lo hice a traves de un divisor capacitivo compuesto de un paso directo a cargo de un capacitor ceramico de .1 microfaradio y una derivacion a masa con un decimo de ese valor, es decir .01 microfaradios.
 Los capacitores con aislacion de 50 voltios.
 En general aqui se plantea la disyuntiva de tener gran calidad de audio y niveles elevados de señal, de alli que algunos prefieren colocar capacitores electroliticos de paso, entre 1 y 4,7 microfaradios, pero la modulacion obtenida si bien realza la calidad, tambien genera un mayor ancho de banda con demasiados bajos, algo que en concursos no es del todo adecuado.
 En mi caso elegi una formula conservadora, de alli los valores finales de estos capacitores. Por supuesto que cada uno podra experimentar otros valores adecuados a lo que se pretende obtener.

Detalle del circuito del Box Control

Mientras experimentaba sobre el circuito final, decidi agregarle algunas mejoras a la interface, convirtiendola en una verdadera caja de control del Icom 7600, apta para concursos, esto es agregarle la posibilidad del manejo del PTT con una pedalera y como no podia ser de otra manera, agregarle un Keyboard (botonera), con el fin de poder manejar las 4 grabaciones posibles (T1 a T4) para llamadas de concursos que posee el Icom 7600 y de paso no torturar demasiado a los pulsadores originales del equipo, algo que siempre sucede en los momentos mas tensos de un concurso. Tambien decidi agregarle la posibilidad del manejo del desplazamiento de frecuencias arriba abajo, tambien desde la caja de control, con el agregado de dos pulsadores mas.  El detalle del circuito final puede observarse en el diagrama manuscrito mas arriba.
PEDALERA DEL PTT

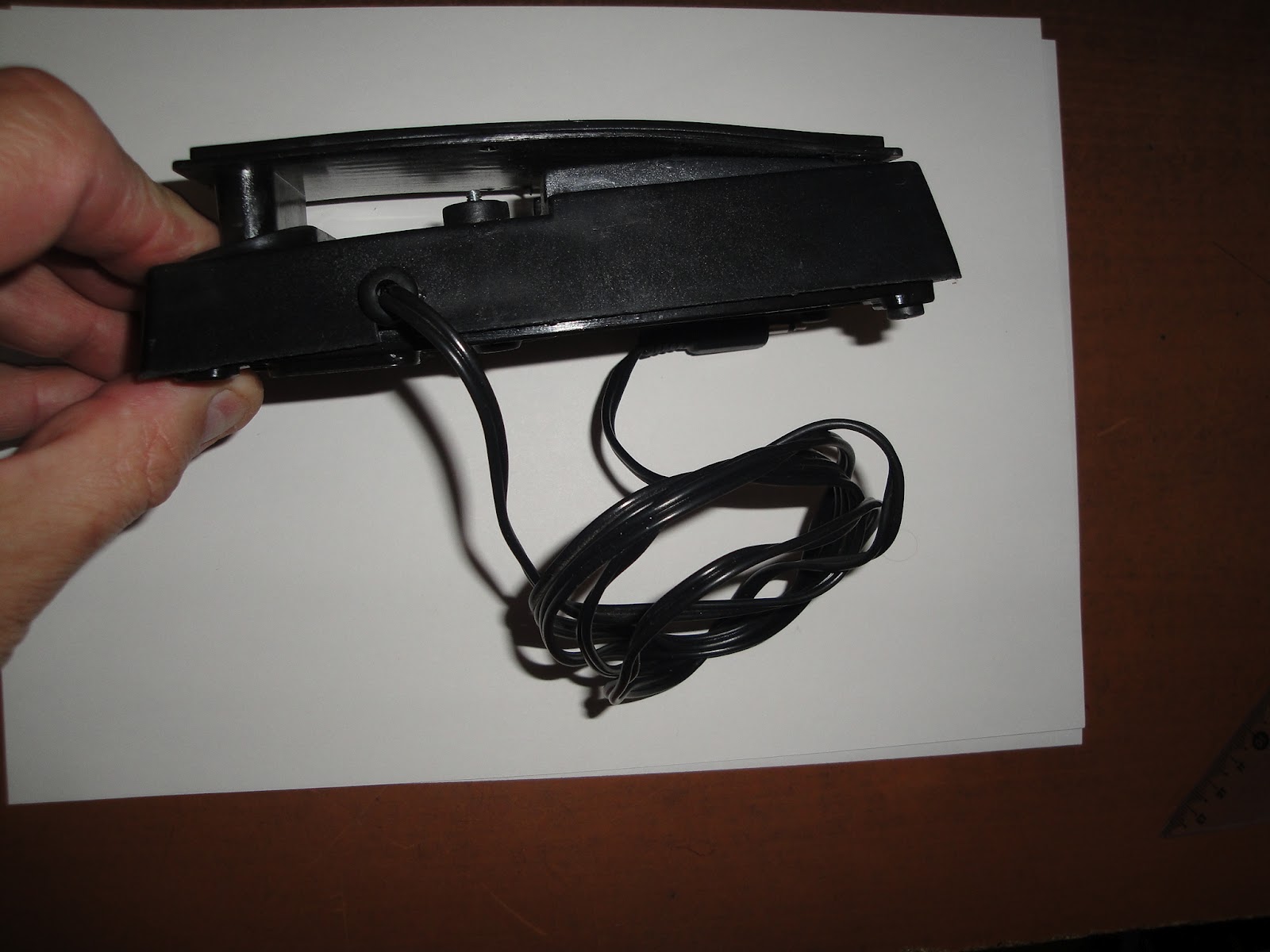

En este caso lo resolvi, consiguiendo una pedalera de control de velocidad utilizado en las maquinas de coser, son elementos de bajo costo y en algunos casos de calidad. En mi caso consegui un control de velocidad al cual le extraje la resistencia con nucleo ceramico y uni todos los conectores internos a un solo punto de tal manera de lograr un buen contacto cualquiera sea la presion ejercida con el pie. No obstante ello se puede conseguir una llave tipo microswitch y adaptarla a la pedalera, esto no lo considere necesario.

AURICULARES

Si bien existe en la entrada de microfono, una salida de audio de nivel fijo utilizada para comunicaciones digitales, preferi seguir a la vieja usanza, es decir trabajar el nivel de audio a traves del control del Icom 7600, no obstante ello, el cabezal de PC genius tiene su propio control en el cable que es de gran ayuda, para independizarse totalmente de los controles del Icom. La otra posibilidad es entrar directamente con la ficha del auricular al jack correspondiente del transceptor.

DETALLE DEL CONECTOR DE MICROFONO DEL ICOM 7600

Es una ficha de 8 patas, vista de frente se comienza por la izquierda hacia abajo en sentido inverso a las agujas del reloj.

1- Microfon Input
2- + 8 Voltios de C.C.
3- UP/DOWN
4- Switch Squelch
5- PTT
6- Masa del PTT
7- Masa del microfono
8- Pin central Salida de Audio nivel fijo

Como veran el proyecto no es complicado y permite operar el equipo tipo manos libres, como generalmente se hace en un concurso.

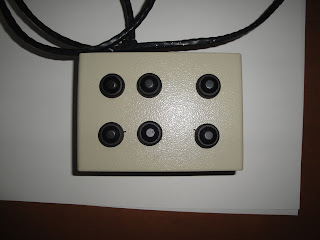

DETALLE DEL CONJUNTO TERMINADO









HABILITACION DEL KEYBOARD EN EL ICOM 7600

Como todo elemento externo que se le agrega al Icom 7600, deberan habiliar el Keyboard, desde el menu correspondiente , para poder utilizarlo.

Hasta el proximo proyecto.

Ing. Pedro E. Navarro  LU2HFH
Agosto de 2012
