PRESELECTOR PARA ONDAS MEDIAS Y LARGAS
La idea de agregar un preselector para una banda o bandas de frecuencias no es nueva, siempre que pretendamos "mejorar" la calidad de recepcion de un equipo al cual le falte algo de sensibilidad.
Digo esto por que en la actualidad, los receptores de comunicaciones vienen "sobrados" en sensibilidad, pero tambien y en honor a la verdad, algunos utilizan tan a full los circuitos de sintonia de banda ancha, que terminan dando resultados no deseados, como la poca discriminacion cuando tenemos emisoras muy fuertes, que generan armonicas en toda la banda y tambien la recepcion de señales espureas pertenecientes a otras bandas o productos de modulacion cruzada con niveles elevados, que a su vez generan intensas heterodinas.
Hace muchos años me deleitaba viendo una publicacion de Mecanica Popular dedicada a la radioaficion, en cuya tapa aparecia un preselector para ondas cortas, con un nuvistor (una valvulita pequeña, creo era la 6CW4), sobre un receptor de comunicaciones. Justamente se utilizaba con un receptor de la epoca que le ayudaba a tomar emisoras lejanas.
Esa imagen perduro en el tiempo y a la cual se le agrego (se potencio diria), la idea de adquirir un Receptor Collins modelo 51 S1, considerado un excelente receptor de comunicaciones, pero junto a su parlante y preselector de Ondas Medias 55 G1.
Fue como un capricho permanente, el de pretender contar con dicho equipo en mi coleccion.
No obstante ello y consultando a quienes lo tenian en funcionamiento, me comentaban la excelente sensibilidad y selectividad de estos equipos, pero se quejaban sobre la calidad de audio.
Claro el receptor tiene la calidad de audio de un equipo de comunicaciones y cuando se pretende explotar la excelente capacidad de recepcionar estaciones de Ondas Medias a distancia, junto a su preselector, el resultado final es que podemos escuchar a esa emisora a distancia, pero no con la calidad de audio que esperamos obtener, debido precisamente a que posee un filtro de 5 Khz. que realmente recorta en AM.
RECEPTOR COLLINS 51 S1 Y SOBRE EL EL PRESELECTOR 55 G1
No obstante estos comentarios, mi busqueda permanente surtio sus efectos cuando vi publicado en UNA PAGINA DE VENTAS por internet, la de un receptor Collins modelo 51 S1 junto al modulo de parlante y preselector de Ondas Medias 55 G1.
Hice una oferta la cual no fue aceptada (consideraba excesivo el precio publicado). Con lo cual di por terminado con la busqueda de este equipo, pero no con la idea de tener algo similar.
Revisando los equipos que poseo, me di cuenta que el viejito pero nunca bien poderado Kenwood R 1000, podria cumplir las mismas funciones y quizas mejor que el Collins, si le agregaba el preselector 55 G1.
Digo mejor que el Collins, ya que la respuesta de audio del Kenwood supera en calidad a la del Collins, ademas es uno de los pocos receptores de esa linea, que cuenta con un filtro de AM de 6 Khz. (ceramico pero bastante bueno).
Ademas y gracias a la gentileza del amigo URANITO (Urano Silva), recibi un articulo sobre las mediciones en receptores ya veteranos, con todos los detalles, algo que me asombro sobre la respuesta de estos viejitos respecto a los modernos equipos.
Claro si uno lo utiliza para emisiones de CW o BLU, mejor desempeño lo tiene el Collins, pero mi idea era la de utilizarlo para hacer DX en Ondas Medias y Largas, para lo cual debia cubrir de 200 Khz. a 2 Mhz. con excelente calidad de audio.
Tenia entonces el receptor adecuado solo me faltaba conseguir el preselector y puse manos a la obra. Lo primero fue conseguir el circuito del Collins 55 G1 para desentrañar sus secretos, lo cual y una vez que lo analice no eran muchos.
Un simple transistor efecto de campo de la epoca en configuracion surtidor comun y un excelente circuito o filtro de sintonia dividido en dos segmentos, bajo y alto ( 200 a 600 Khz y 600 Khz a 2 Mhz.).
Los valores de sensibilidad de 5 microvoltios para AM y 1 microvoltio en CW estaban referidos a la utilizacion del receptor Collins 51 S1 para el cual fuera diseñado.
El acople de ingreso se podia hacer por linea de 50 ohmios desbalanceado.
La salida era en baja impedancia que se acoplaba al receptor manteniendo la transferencia de energia a maximo valor.
El circuito segun la Collins amplificaba 10 dB, mas que suficientes para triplicar una señal de AM en las peores condiciones. No debemos olvidar que, podemos conseguir mucha mas amplificacion, pero tambien se eleva el ruido, ademas si la Collins determino que ello era suficiente, pues bien sigamos esa idea (Collins es Collins).
Revisando el cajon de sobrantes de proyectos, rescate un transistor efecto de campo BF 245, un capacitor variable tipo tandem de 2 x 465 pico faradios y un nucleo de ferrite de dimensiones generosas (de las viejas y queridas radios tonomac).
Lo primero fue determinar el circuito resonante que cubriera las dos bandas elegidas, 200 a 600 Khz. y 600 Khz. a 2 Mhz.
Bobine sobre el nucleo de ferrite tipo tonomac (grueso) 80 vueltas de alambre de cobre proveniente de un multipar telefonico (aislado), lo conecte a una seccion del capacitor variable, le aplique el generador de RF y el osciloscopio (el grid dip meter no llegaba a frecuencias tan bajas) y determine variando las vueltas (fue necesario agregar 20 vueltas mas) que, conectando una o dos secciones del variable, se podia cubir las frecuencias determinadas de antemano.
Puse manos a la obra y arme el circuito amplificador de RF con el transistor efecto de campo, en su surtidor agregue un choque de 2,5 Mhy para que su impedancia a las bajas frecuencias impidiera el retorno de las señales a masa, alimente y o sorpresa el circuito funcionaba a la perfeccion pero la amplificacion con el circuito activo conectado habia variado la curva de sintonia y comenzaba amplificando en 900 Khz. cubriendo hasta los 3.5 Mhz.
Por lo que acto seguido agregamos mas vueltas a la bobina (130 vueltas en total) y conseguimos amplificar desde 100 Khz. a 1200 Khz. y de 800 Khz. a 2,5 Mhz.
Es decir que conectando una o dos secciones del capacitor variable, podia sintonizar un segmento superior a lo que me ofrecia el circuito original del Collins.
Las mediciones del pozo de sintonia lo hice con osciloscopio y generador de RF para obtener una mayor precision.
A continuacion ingrese 5 mV de señal en 900 Khz. obteniendo 35 mV a la salida, es decir que sin distorsion obtenia una amplificacion 7 veces superior.
Ver las imagenes al final con este detalle (hacer doble click para una mejor apreciacion).
Me parecia demasiado asi que le coloque un atenuador por medio de un potenciometro, con el fin de no sobrecargar al receptor y evitar utilizar el atenuador del Kenwood que es por saltos fijos.
Ademas y considerando la posible utilizacion de un alambre largo como antena, le agregue un conector para tener esta posibilidad.
Proximo paso fue conectarlo al receptor Kenwood R-1000 y efectuar las pruebas de recepcion, las cuales confirmaron las mediciones previas.
Comence a captar emisiones de ondas medias que antes no aparecian y si lo hacian podia sumarle minimo dos unidades "S" al instrumento, lo cual indicaba que el preselector estaba funcionando y muy bien.
Por supuesto que el nivel de ruidos aumento junto a la señal, e inclusive aparecieron estaciones muy cercanas entre si, pero filtrando a 6 Khz. o 3 Khz. podia disfrutar de la recepcion sin problemas.
Ademas y teniendo la duda del comportamiento del Control Automatico de Ganancias del receptor frente a una amplificacion excesiva del preselector, sintonice emisiones locales para sobrecargar el receptor y el resultado fue excelente, ademas podia utilizar el atenuador del preselector con un mejor rango de variacion.
En sintesis, se logro un excelente resultado con un costo minimo, inclusive me atrevo a decir que con mejores prestaciones que el circuito que se pretendio copiar.
Estimado amigo visitante, si Ud. anda buscando algun amplificador de RF para DX en Ondas medias y Largas, lo invito a costruirlo, seguramente le brindara las satisfacciones que yo estoy recibiendo y ademas por muy pocos pesos.
Un resultado plus por supuesto es que ahora puedo recepcionar estaciones de ondas medias sin colocarle antena exterior, por la sencilla razon que utilizo la antena de ferrite (circuito sintonizado del preselector), al mejor estilo de las antenas magneticas que acompañaban a las siempre eternas Zenith transoceanic.
De esta manera y previo a la caida del sol, cuando comienzan a aparecer estaciones distantes, el nivel de ruido atmosferico es menor (por supuesto que con menor señal que si colocamos la antena externa), pero el menor nivel de ruidos obtenido compensa con creces la perdida de señal.

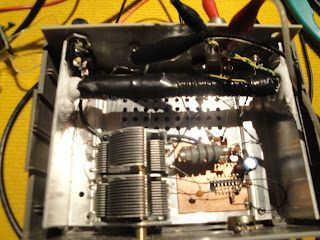

A continuacion una vista de las medidas efectuadas (imagen 1 señal de salida del preselector, imagen 2 señal de entrada, imagen 3 preselector en donde se aprecia la bobina de sintonia sobre un ferrite - color negro, y la plaquetita de pertinax con el circuito amplificador) .
Ing. Pedro E. Navarro
Marzo 2011
Digo esto por que en la actualidad, los receptores de comunicaciones vienen "sobrados" en sensibilidad, pero tambien y en honor a la verdad, algunos utilizan tan a full los circuitos de sintonia de banda ancha, que terminan dando resultados no deseados, como la poca discriminacion cuando tenemos emisoras muy fuertes, que generan armonicas en toda la banda y tambien la recepcion de señales espureas pertenecientes a otras bandas o productos de modulacion cruzada con niveles elevados, que a su vez generan intensas heterodinas.
Hace muchos años me deleitaba viendo una publicacion de Mecanica Popular dedicada a la radioaficion, en cuya tapa aparecia un preselector para ondas cortas, con un nuvistor (una valvulita pequeña, creo era la 6CW4), sobre un receptor de comunicaciones. Justamente se utilizaba con un receptor de la epoca que le ayudaba a tomar emisoras lejanas.
Esa imagen perduro en el tiempo y a la cual se le agrego (se potencio diria), la idea de adquirir un Receptor Collins modelo 51 S1, considerado un excelente receptor de comunicaciones, pero junto a su parlante y preselector de Ondas Medias 55 G1.
Fue como un capricho permanente, el de pretender contar con dicho equipo en mi coleccion.
No obstante ello y consultando a quienes lo tenian en funcionamiento, me comentaban la excelente sensibilidad y selectividad de estos equipos, pero se quejaban sobre la calidad de audio.
Claro el receptor tiene la calidad de audio de un equipo de comunicaciones y cuando se pretende explotar la excelente capacidad de recepcionar estaciones de Ondas Medias a distancia, junto a su preselector, el resultado final es que podemos escuchar a esa emisora a distancia, pero no con la calidad de audio que esperamos obtener, debido precisamente a que posee un filtro de 5 Khz. que realmente recorta en AM.
RECEPTOR COLLINS 51 S1 Y SOBRE EL EL PRESELECTOR 55 G1
No obstante estos comentarios, mi busqueda permanente surtio sus efectos cuando vi publicado en UNA PAGINA DE VENTAS por internet, la de un receptor Collins modelo 51 S1 junto al modulo de parlante y preselector de Ondas Medias 55 G1.
Hice una oferta la cual no fue aceptada (consideraba excesivo el precio publicado). Con lo cual di por terminado con la busqueda de este equipo, pero no con la idea de tener algo similar.
Revisando los equipos que poseo, me di cuenta que el viejito pero nunca bien poderado Kenwood R 1000, podria cumplir las mismas funciones y quizas mejor que el Collins, si le agregaba el preselector 55 G1.
Digo mejor que el Collins, ya que la respuesta de audio del Kenwood supera en calidad a la del Collins, ademas es uno de los pocos receptores de esa linea, que cuenta con un filtro de AM de 6 Khz. (ceramico pero bastante bueno).
Ademas y gracias a la gentileza del amigo URANITO (Urano Silva), recibi un articulo sobre las mediciones en receptores ya veteranos, con todos los detalles, algo que me asombro sobre la respuesta de estos viejitos respecto a los modernos equipos.
Claro si uno lo utiliza para emisiones de CW o BLU, mejor desempeño lo tiene el Collins, pero mi idea era la de utilizarlo para hacer DX en Ondas Medias y Largas, para lo cual debia cubrir de 200 Khz. a 2 Mhz. con excelente calidad de audio.
Tenia entonces el receptor adecuado solo me faltaba conseguir el preselector y puse manos a la obra. Lo primero fue conseguir el circuito del Collins 55 G1 para desentrañar sus secretos, lo cual y una vez que lo analice no eran muchos.
Un simple transistor efecto de campo de la epoca en configuracion surtidor comun y un excelente circuito o filtro de sintonia dividido en dos segmentos, bajo y alto ( 200 a 600 Khz y 600 Khz a 2 Mhz.).
Los valores de sensibilidad de 5 microvoltios para AM y 1 microvoltio en CW estaban referidos a la utilizacion del receptor Collins 51 S1 para el cual fuera diseñado.
El acople de ingreso se podia hacer por linea de 50 ohmios desbalanceado.
La salida era en baja impedancia que se acoplaba al receptor manteniendo la transferencia de energia a maximo valor.
El circuito segun la Collins amplificaba 10 dB, mas que suficientes para triplicar una señal de AM en las peores condiciones. No debemos olvidar que, podemos conseguir mucha mas amplificacion, pero tambien se eleva el ruido, ademas si la Collins determino que ello era suficiente, pues bien sigamos esa idea (Collins es Collins).
Revisando el cajon de sobrantes de proyectos, rescate un transistor efecto de campo BF 245, un capacitor variable tipo tandem de 2 x 465 pico faradios y un nucleo de ferrite de dimensiones generosas (de las viejas y queridas radios tonomac).
Lo primero fue determinar el circuito resonante que cubriera las dos bandas elegidas, 200 a 600 Khz. y 600 Khz. a 2 Mhz.
Bobine sobre el nucleo de ferrite tipo tonomac (grueso) 80 vueltas de alambre de cobre proveniente de un multipar telefonico (aislado), lo conecte a una seccion del capacitor variable, le aplique el generador de RF y el osciloscopio (el grid dip meter no llegaba a frecuencias tan bajas) y determine variando las vueltas (fue necesario agregar 20 vueltas mas) que, conectando una o dos secciones del variable, se podia cubir las frecuencias determinadas de antemano.
Puse manos a la obra y arme el circuito amplificador de RF con el transistor efecto de campo, en su surtidor agregue un choque de 2,5 Mhy para que su impedancia a las bajas frecuencias impidiera el retorno de las señales a masa, alimente y o sorpresa el circuito funcionaba a la perfeccion pero la amplificacion con el circuito activo conectado habia variado la curva de sintonia y comenzaba amplificando en 900 Khz. cubriendo hasta los 3.5 Mhz.
Por lo que acto seguido agregamos mas vueltas a la bobina (130 vueltas en total) y conseguimos amplificar desde 100 Khz. a 1200 Khz. y de 800 Khz. a 2,5 Mhz.
Es decir que conectando una o dos secciones del capacitor variable, podia sintonizar un segmento superior a lo que me ofrecia el circuito original del Collins.
Las mediciones del pozo de sintonia lo hice con osciloscopio y generador de RF para obtener una mayor precision.
A continuacion ingrese 5 mV de señal en 900 Khz. obteniendo 35 mV a la salida, es decir que sin distorsion obtenia una amplificacion 7 veces superior.
Ver las imagenes al final con este detalle (hacer doble click para una mejor apreciacion).
Me parecia demasiado asi que le coloque un atenuador por medio de un potenciometro, con el fin de no sobrecargar al receptor y evitar utilizar el atenuador del Kenwood que es por saltos fijos.
Ademas y considerando la posible utilizacion de un alambre largo como antena, le agregue un conector para tener esta posibilidad.
Proximo paso fue conectarlo al receptor Kenwood R-1000 y efectuar las pruebas de recepcion, las cuales confirmaron las mediciones previas.
Comence a captar emisiones de ondas medias que antes no aparecian y si lo hacian podia sumarle minimo dos unidades "S" al instrumento, lo cual indicaba que el preselector estaba funcionando y muy bien.
Por supuesto que el nivel de ruidos aumento junto a la señal, e inclusive aparecieron estaciones muy cercanas entre si, pero filtrando a 6 Khz. o 3 Khz. podia disfrutar de la recepcion sin problemas.
Ademas y teniendo la duda del comportamiento del Control Automatico de Ganancias del receptor frente a una amplificacion excesiva del preselector, sintonice emisiones locales para sobrecargar el receptor y el resultado fue excelente, ademas podia utilizar el atenuador del preselector con un mejor rango de variacion.
En sintesis, se logro un excelente resultado con un costo minimo, inclusive me atrevo a decir que con mejores prestaciones que el circuito que se pretendio copiar.
Estimado amigo visitante, si Ud. anda buscando algun amplificador de RF para DX en Ondas medias y Largas, lo invito a costruirlo, seguramente le brindara las satisfacciones que yo estoy recibiendo y ademas por muy pocos pesos.
Un resultado plus por supuesto es que ahora puedo recepcionar estaciones de ondas medias sin colocarle antena exterior, por la sencilla razon que utilizo la antena de ferrite (circuito sintonizado del preselector), al mejor estilo de las antenas magneticas que acompañaban a las siempre eternas Zenith transoceanic.
De esta manera y previo a la caida del sol, cuando comienzan a aparecer estaciones distantes, el nivel de ruido atmosferico es menor (por supuesto que con menor señal que si colocamos la antena externa), pero el menor nivel de ruidos obtenido compensa con creces la perdida de señal.
A continuacion una vista de las medidas efectuadas (imagen 1 señal de salida del preselector, imagen 2 señal de entrada, imagen 3 preselector en donde se aprecia la bobina de sintonia sobre un ferrite - color negro, y la plaquetita de pertinax con el circuito amplificador) .
Ing. Pedro E. Navarro
Marzo 2011
